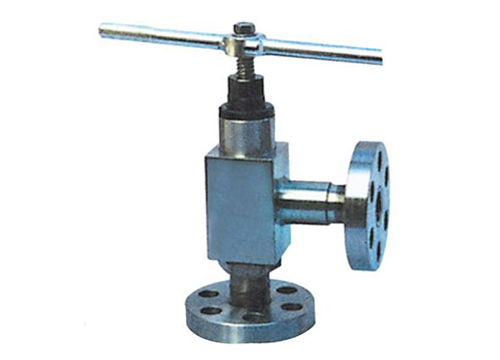

高壓角式截止閥廠家東宇閥門簡單介紹角式截止閥的原理與分類,一起來看看吧
角式截止閥啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。閥桿的運動形式,有升降桿式(閥桿升降,手輪不升降),也有升降旋轉桿式(手輪與閥桿一起旋轉升降,螺母設在閥體上)。紋管截止閥只適用于全開和全關,不允許作調節和節流。
保溫截止閥屬于強制密封式閥門,所以在閥門關閉時,必須向閥瓣施加壓力,以強制密封面不泄漏。當介質由閥瓣下方進入閥六時,操作力所需要克服的阻力,是閥桿和填料的磨擦力與由介質的壓力所產生的推力,關閥門的力比開閥門的力大,所以閥桿的直徑要大,否則會發生閥桿頂彎的故障。從自密封的閥門出現后,截止閥的介質流向就改由閥瓣上方進入閥腔,這時在介質壓力作用下,關閥門的力小,而開閥門的力大,閥桿的直徑可以相應地減少。同時,在介質作用下,這種形式的閥門也較嚴密。我國閥門“三化給”曾規定,截止閥的流向,一律采用自上而下 。
原理
1.角式截止閥開啟時,閥瓣的開啟高度,為公稱直徑的25%~30%時,流量已達到z大,表示閥門已達全開位置。所以截止閥的全開位置,應由閥瓣的行程來決定。
2.液化氣截止閥的種類按閥桿螺紋的位置分有外螺紋式、內螺紋式。按介質的流向分,有直通式、直流式和角式。截止閥按密封形式分,有填料密封截止閥和波紋管密封截止閥。
3.角式截止閥的安裝與維護 手輪、手柄操作的紋管截止閥可安裝在管道的任何位置上。
4.手輪、手柄及傳動機構 [2] ,不允許作起吊用。
5.介質的流向應與閥體所示箭頭方向一致。
6.高溫高壓截止閥,也叫截門,是使用z廣泛的一種閥門,它之所以廣受歡迎,是由于開閉過程中密封面之間摩擦力小,比較耐用,開啟高度不大,制造容易,維修方便,不僅適用于中 低壓,而且適用于高壓。它的閉合原理是,依靠閥杠壓力,使閥瓣密封面與閥座密封面緊密貼合,阻止介質流通。
7.保溫截止閥只許介質單向流動,安裝時有方向性。它的結構 長度大于閘閥,同時流體阻力大,長期運行時,密封可靠性 不強 [1] 。
分類
角式截止閥分為三類:直通式、直角式及直流式斜截止閥。
安裝與維護
1、手輪、手柄操作的截止閥可安裝在管道的任何位置上。
2、手輪、手柄及偉動機構,不允許作起吊用。
3、介質的流向應與閥體所示箭頭方向一致。
如果你有任何問題,你想了解的建議及產品,可以隨時聯系我們。期待您的咨詢?
